- Belirtilen süreler 20 °C yüzey ve ortam sıcaklığında geçerlidir, düşük ısıda süre uzar, yüksek ısıda süre kısalır.
- Ürünün amacının dışında kullanılması ya da yukarıda belirtilen uygulama şartları ve önerilerine uyulmaması halinde oluşabilecek uygulama hatalarından Saint Gobain Weber Yapı Kim. San.ve Tic. A.Ş. sorumlu değildir.
Kırılmış donatılı betonlar nasıl tamir edilir?
Problem

Beton içindeki alkalilerin beton yüzeyine doğru nüfuzu, donatının aşınarak paslanmasına neden olur.

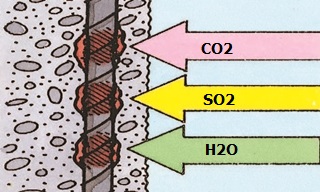

Havadaki kirlilik nedeniyle oluşan karbonik gazlar, asit yağmurlarının neden olduğu sülfürik anhidrit ve yağmur etkisiyle beton bünyesine nüfuz eden saf su ile birleşerek, donatının paslanmasına ve betonun Ph'ının düşerek dayanıklılığını kaybetmesine neden olur.

Betonda oluşan karbonizasyon geçen zamanla doğrusal olmayan bir artış göstermektedir. B 350 için gerçekleşen karbonizasyon oluşumu aşağıdaki gibidir. - 2 senede 4 mm. - 8 senede 10 mm. - 25 senede 20 mm.

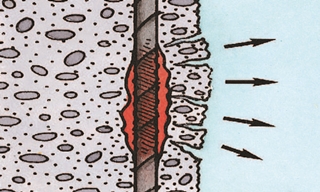

Korunamayan ve su ile temas eden donatı paslanır ve hacmi 4 - 6 kat artar. Bu durum betonun patlamasına yol açar.

Asagidaki durumlar yıpranmayı hızlandırır. - Betonun gözenekli, çatlak veya eksik dozlu olması, - Donatının betonun dış yüzeyine çok yakın olması, ( Doğru bir uygulama için en az 2 cm. pas payı bırakılmalıdır. ) - Atmosferik etkilerin neden olduğu aşındırmalar. ( Deniz kıyıları ve endüstriyel alanlar gibi. )

Yapılacak tamirat, donatıyı koruyacak bir ortam hazırlamalıdır. - Ph alkali dengesinin kurulması, - Su ile temasının önlenmesi, - 2 cm. kalınlıkta yapılacak özel harç tamiratı, 6 cm.'lik sıradan betonun görevini rahatlıkla görecektir.
